变频供水设备的工作原理

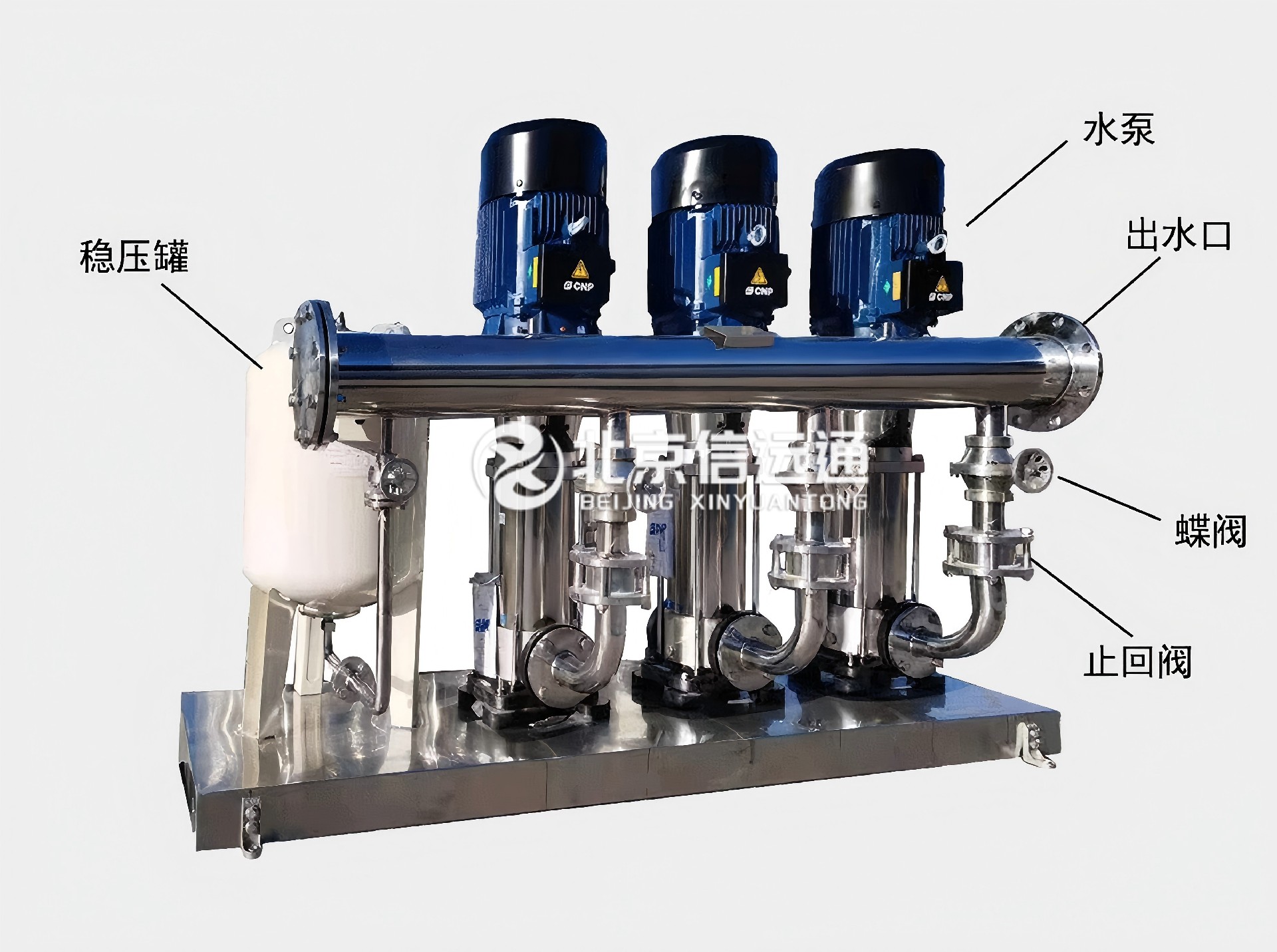

变频供水设备是一种比较常见的二次加压设备，由水泵、电机、控制系统三个部分组成，主要应用于城市居民密、市政供水压力不足的地区。

变频供水设备的基本工作原理是：根据用户用水量变化自动调节运行水泵台数和某一台水泵的转速，使水泵出口压力保持恒定。

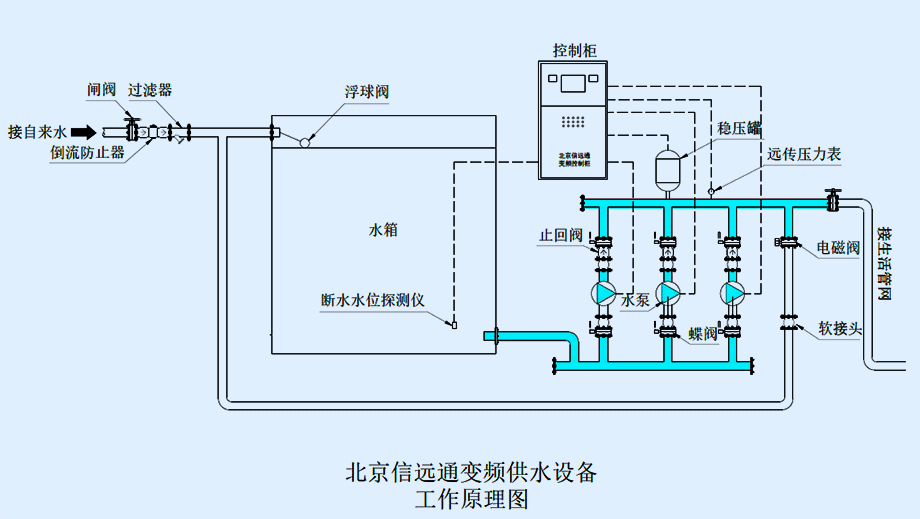

（1）变频供水设备一般与水箱连接（玻璃钢水箱，不锈钢水箱等），市政自来水管网注入水箱，变频增压泵组再从水箱里面取水，进行增压后输送到用户管网。水箱的进水一般通过液位与时空双控制，高液位时关闭进水管，液位低时候进水管打开进水。

（2）当变频供水设备的用户端的用水量小于一台水泵出水量时，系统根据用水量变化有一台水泵变频调速运行。

（3）当用水量增加时用户端的管道系统内压力下降，这时压力传感器把检测到的信号传送给微机控制单元，通过微机运行判断，发出指令给变频器，控制水泵电机使其转速加快以保证系统压力恒定，反之当用水量减少时，使水泵转速减慢，以保持恒压。

（4）当用水量大于一台泵出水时，第一台泵切换到工频运行，第二台泵开始变频调速运行，当用水量大于两台泵出水量时，将自动启用备用水泵。在整个运行过程中，始终保持系统恒压不变，系统按差多少补多少的原则进行加压给水，在满足用户用水量需求的情况下，使水泵始终工作在高效区，既保证用户恒压供水，又节省电能。

（5）当用户小流量用水时，设备通过出水口压力罐来稳定和补充用户管网用水量。如果压力罐中的储水无法满足用户管网压力，增压泵会再次启动，以补充用户管网压力和用水量。
